格蘭電纜接頭的選型安裝方法



背景知識
        電纜包含由諸如銅的導電材料制成的一個或更多個導線，這些導線在通常絕緣的護套內保持在一起。當在一個電纜中有若干導線時，每個導線包裹在其自身相應的絕緣套內。

        屏蔽在于防止電磁場與導線發生干擾。為此，導線通常利用導電屏障的幫助與其環境分隔開。電纜的屏蔽可以通過圍繞電纜的導線或導線束提供導電包來獲得。

—些電連接器用來接收兩個或更多個電纜，并且圍繞所接收的電纜的端部設置有公共屏蔽件。另一方面，可能每個電纜都設置有其自身的單獨屏蔽織物，從而需要一種電纜接頭，該電纜接頭提供從每個電纜的獨立屏蔽織物到連接器的單個公共屏蔽的電連續性和屏蔽連續性，該電纜接頭與獨立屏蔽織物一起形成了屏蔽組件。

        另外，在屏蔽組件中無法避免有一些開口的情況下，有利的是使這些開口盡可能小，能夠通過屏蔽的電磁干擾的最大頻率和水平取決于這些容許開口的大小。

以前的電纜接頭包括合并成第三電纜的第一和第二電纜，每個電纜包括其自身的獨立屏蔽套，該屏蔽套終止于相應電纜的前端部的起始處，并且其屏蔽織物彼此不直接連接；該電纜接頭還包括接頭殼體，該接頭殼體設置有圍繞三個電纜的前端部并且將這三個電纜的屏蔽織物連接在一起的三個分支。

        使用接頭殼體昂貴且麻煩。具體地說，接頭殼體由于其形狀，特別是當接頭殼體被構造成單個部件時制造起來很難。另外，接頭殼體需要圍繞電纜的大量空間。



為了解決現有技術的不足，本發明提供了一種格蘭電纜接頭及其安裝時的選型方法和安裝方法。



技術方案:

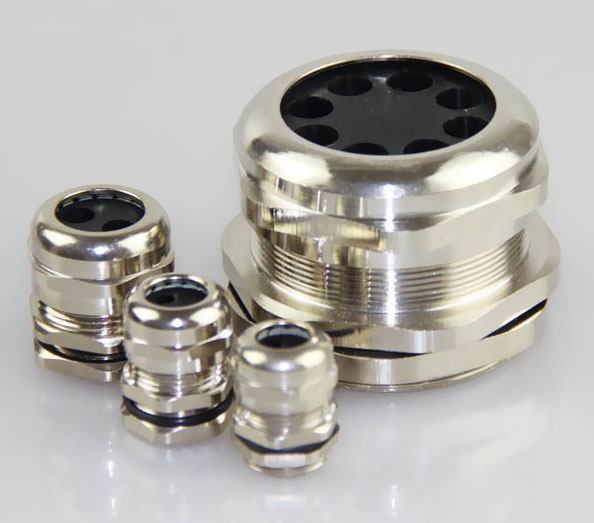

        一種格蘭電纜接頭，所述格蘭電纜接頭包括金屬螺帽、內部第一芯套、長矩型密封圈、0型密封圈、內部第二芯套、螺套和芯套卡爪接觸部分結構、尼龍芯套卡爪；

所述金屬螺帽內套有內部第一芯套，所述內部第一芯套內套有內部第二芯套；所述金屬螺帽與內部第一芯套之間通過螺套和芯套卡爪接觸部分結構鎖緊，所述螺套和芯套卡爪接觸部分結構的受力面的基礎上增加有傾斜度，所述金屬螺帽采取圓弧過渡；所述內部第一芯套內套有內部第二芯套之間通過尼龍芯套卡爪鎖緊；所述格蘭電纜接頭內部設有長矩型密封圈，外部設有O型密封圈。

格蘭電纜接頭還設有鋼絲圈，設計上采用錐型三角式結構。
長矩型密封圈和0型密封圈所用材質均為硅橡膠。
尼龍芯套卡爪材質為低煙無鹵。
內部第二芯套采用尼龍材料。





格蘭電纜接頭安裝時的選型方法：

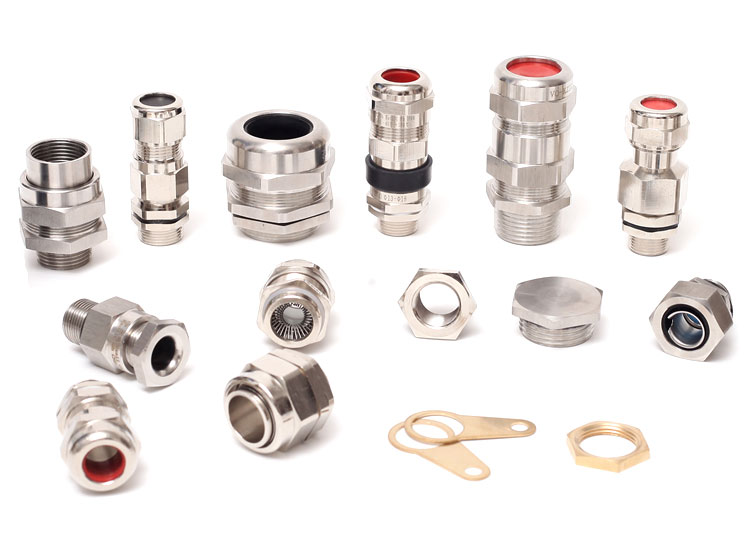

        一、首先要確定電纜線類型，是否為鎧裝電纜，如果是鎧裝電纜線就必須使用鎧裝電纜填料函，關于鎧裝電纜填料函的使用方法及選型規則根據相關標準選用；

        二、根據使用環境要求選用電纜格蘭頭，一般環境惡劣的地方如船舶、化工廠、石油工程、天然氣等，考慮到安全穩定性，使用防腐防爆性能好的不銹鋼材質；對電磁波有干擾的地方有特殊要求的，使用防電磁屏蔽式電纜格蘭頭；

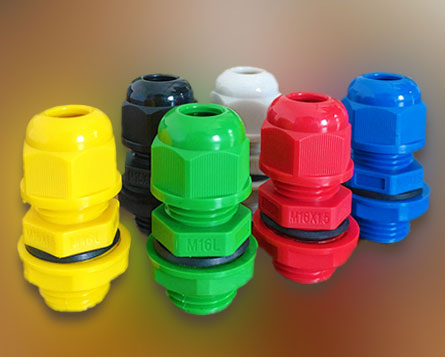

        三、根據所開孔的類型選擇不同規格的格蘭頭，目前最實用的四種螺牙規格是公制牙、德制牙、英制牙、美制牙；在確定好螺紋規格后確定電纜線的外徑是多大，對應其接頭的收縮范圍就可以了；如果沒有開孔，可以根據電纜線外徑選擇不同類型的螺牙的格蘭頭，根據格蘭頭大小和類型在其相應的位置開孔；

        四、特殊要求，如需要變徑格蘭頭，螺紋加長型格蘭頭，設備板厚較厚，可根據實際需要選取不同規格格蘭頭。





格蘭電纜接頭的安裝方法，包括如下步驟：

        第一步:測量孔徑和電纜外徑選擇合適的電纜接頭；

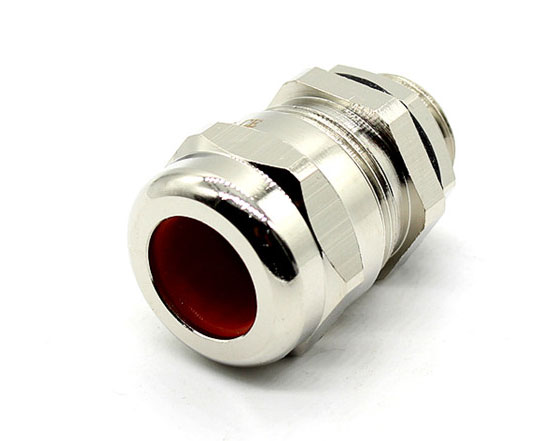

        第二步:將不銹鋼電纜固定頭螺紋端擰進設備，如果沒有螺紋，是通孔的，需要在電器設備里面擰上鎖緊螺母；

        第三步:將電纜線穿過鎖緊螺帽，再通過不銹鋼電纜格蘭頭穿出固定即可；

        第四步:擰緊迫緊螺帽，將電纜線鎖緊密封，檢查電纜是否可以移動，在使用中如需移動電纜，只需要放松迫緊螺帽即可。





本產品有如下優勢：

        1.本產品夾持的電纜范圍大，在金屬螺帽和內部第一芯套的設計上，在增加螺套和芯套卡爪接觸部分結構的受力面的基礎上增加傾斜度，再在此基礎上螺套采取圓弧過渡，減小接觸力矩，增加使用壽命，且使得夾持電纜范圍增大，如一般的M25的電纜接頭夾持電纜范圍為I2?l8mm，本發明設計的M25夾持電纜范圍為9?l8mm。在原基礎上擴大了每一型號產品的適用范圍，降低產品成本。

        2.本產品密封性能大大增強，提高1?防護等級。在接頭內部采用長矩型密封圈密封，外部采用傳統的0型密封圈，內部密封圈在內部第二芯套的卡爪部分夾緊時與電纜護套層緊密配合，增強防護等級。所用材質均為低煙無鹵，在燃燒時，均不會產生有毒氣體，且具有一定的阻燃用。

        3.本產品夾持力大，穩定性好，本設計產品采用雙夾緊形式，增加產品的夾持力，提高產品性能的穩定性。一方面利用尼龍芯套卡爪的收縮力保證產品被夾緊。另一面鋼絲圈也具有一定的夾持力。在設計上采用錐型三角式結構，夾持電纜，防止電纜的軸向竄動和徑向的位移，大大提高產品的穩定性和使用壽命。

        4.本產品發明的耐火抗光照性能大大優化，內部第二芯套采用尼龍材料，密封圈采用娃橡膠，耐火和抗光照性能大大得到優化。







        尼龍芯套采用無鹵阻燃尼龍，由于傳統尼龍阻燃性能不好，吸水性導致結構尺寸的穩定性差，作為格蘭頭的內部的重要結構，對其強度、耐熱性、耐寒性、阻燃等方面應提出提出了^高的要求。無鹵阻燃尼龍產品阻燃性能優異，阻燃級別達到U94V級，具有低析出、防滴落，高電氣性能及耐熱性優良，CTI值高，電氣性能好，沖擊強度高，對環境友好，環保，阻燃性能優良，這種粒狀尼龍能承受的加工溫度為500F(260°C)。因此在使用中此尼龍尺寸穩定性好，一方面可保證電纜和格蘭頭的緊密接觸和配合，又能起到很好的防水效果，另一方面阻燃效果優良，不會產生有毒有害物質。符合歐盟環保ROHS要求。
